建筑钢管脚手架结构模板施工措施
文章来源:本站阅读量:4605次编辑人:管理员发布时间:2014/11/11 15:21:07
由于该工程施工工期紧，难度大，质量要求高，但为了确保11731交安和12630中交目标的实现，对高度9m和19m处的框架梁采用脚手架钢管作支撑，施工规范“脚手架结构模板支撑架的构造和设计”中明确规定要求：采用脚手架杆配件搭设模板支撑架是常用的施工方法之一。此类模板支撑架(主要是梁板模板支撑架)承受的荷载作用既不同于，又显著大于相应的脚手架，必须加强构造和按脚手架结构进行设计和计算，以满足施工要求和确保使用安全。同时为了保证框架梁、模板及其支架应具有足够的承载力、刚度和稳定性，能可靠地承受浇筑混凝土的质量和侧压力，以及施工荷载，必须处理好支撑基础与铺垫材料的使用。

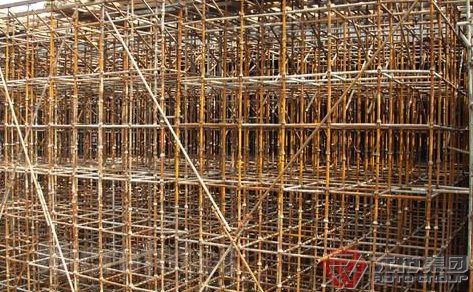

1、脚手架由立杆、大横杆、小横杆、剪刀撑、扫地杆、连柱杆组成，形成一闭合之空间支撑框架。
2、扣件螺栓拧紧力矩应在40N.m～65N.m之间，以保证“空间框架结构”的节点具有足够的刚性与传递荷载的能力。
3、脚手架与建筑物之间必须设置足够数量、分布均匀的拉结，以便在脚手架的侧向提供约束，防止脚手架横向失稳或倾覆，并可靠传递风载荷。
4、设置剪刀撑与横向支撑保证架体的纵向与横向刚度。
脚手架钢管结构模板支撑架设计一览表
