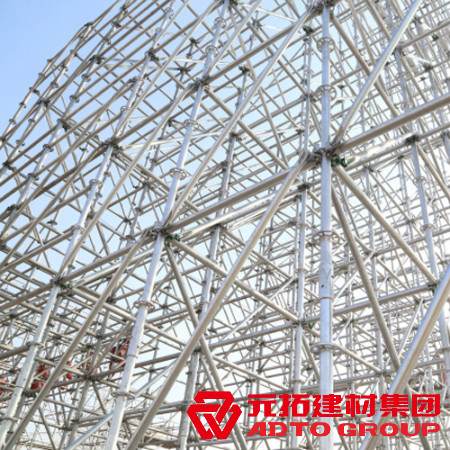

盘扣脚手架的型号，根据建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-2010，主要分为A型和B型两类。


A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。


B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修等领域。


另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。


目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。


48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。

盘扣式脚手架规格


盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。


盘扣式脚手架立杆


圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。


盘扣式脚手架水平杆


型号规格模数为300mm。


即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm。


盘扣式脚手架水平杆


注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。


根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m和1.8m等，配合使用。


对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。


盘扣式脚手架竖向斜杆的规格


根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。


如用在900mm的水平杆上的竖向斜杆就是900mmX1500mm，用在1200mm水平杆上的竖向斜杆规格就是1200mmX1500mm.以此类推……


若是操作架或是灯光架等等，承载力特别低的工程中，步距可以采用2m。相对应的竖向斜杆就采用2m的高度。不过搭设过程由于人体身高原因，可能不如1.5m步距方便。


如用在900mm的水平杆上的竖向斜杆就是900mmX2000mm，用在1200mm水平杆上的竖向斜杆规格就是1200mmX2000mm.以此类推……


在实际工程实践中，模板支撑架用量多的竖向斜杆是1500mmX1500mm，1800mmX1500mm，普通脚手架工程中用量大的竖向斜杆是1800mmX1500mm或者是1800mmX2000mm.
