承插式支撑系脚手架系统使用说明书

　　一、构造：

　　承插式支撑系脚手架，主要由带圆盘的立杆、带横杆头的横杆、带斜拉头的斜拉杆、起始杆、三脚架、楔形销等构成。承插式支撑系脚手架产品部件如下：

　　立杆：通常采用Q345材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，每0.5米焊一个圆盘，一端头有连接棒。

　　横杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊横杆头。

　　斜拉杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊接斜拉头。

　　起始杆：上焊有圆盘，连接可调底座与立杆。

　　三脚架：用于外延平台支撑，用于脚手架系统。

　　圆盘：一般为8mm或10mm厚，材质为Q235B钢板，并进行热镀锌工艺处理。

　　楔性销：用于锁定横杆头、斜拉头与圆盘。

　　斜拉头：用楔形销卡于圆盘大孔上。

　　横杆头：用楔形销卡于圆盘小孔上。

　　可调底座：用于调节垂直高度。

　　踏步梯及扶手：用于连接上下层，便于工人作业行走，扶手起安全作用，主要使用于圆盘脚手架系统。

　　挂钩踏板：独特的挂钩设计，与钢管实现无缝隙连接，承载强，能够防滑排水确保施工安全。

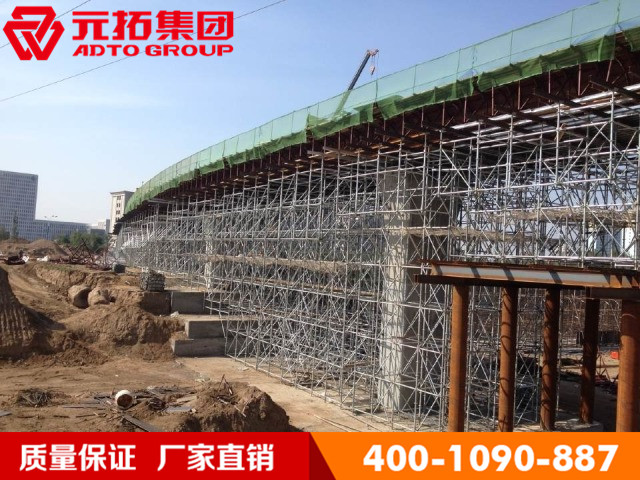

　　承插式支撑系脚手架系统支架支模搭设要求

　　（1）承插式脚手架系统搭设模板支架时，搭设高度≤24m；当大于24m时，应另行设计计算。

　　（2）承插式支撑系脚手架系统作为模板支架搭设时应根据施工方案计算得出立杆的排架尺寸并选用定长的水平杆，根据支撑高度组合插套的立杆段、可调托座和可调底座。

　　（3）当搭设高度≤8m的满堂模板支架时，步距≤1.5m，支架架体四周外立面的第一跨每层均设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的大剪刀撑。当满堂模板支架的架体高度不超过4节段立杆时，可不设置顶层水平斜杆；当架体高度超过4节段立杆时，应设置顶层水平斜杆或扣件钢管水平剪刀撑。

　　（4）当搭设高度≥8m的满堂模板支架时，竖向斜杆应满布设置，水平杆的步距≤1.5m，沿高度每隔4～6个节段立杆应设置水平层斜杆或扣件钢管大剪刀撑，并应与周边结构形成可靠拉结。对长条状的独立高支模架，架体总高度与架体的宽度之比H/B不应大于3。

　　（5）当模板支架搭设成独立方塔架时，每个侧面每步距均应设竖向斜杆。当有防扭转要求时，可在顶层及每隔3～4步增设水平层斜杆或钢管水平剪刀撑

　　（6）模板支架立杆可调托座的伸出顶层水平杆的悬臂长度≤650mm，可调托座插入立杆长度≥150mm；架体最顶层的水平杆步距应比标准步距缩小一个盘扣间距。

　　（7）模板支架应设置扫地水平杆，可调底座调节螺母离地高度≤300mm，作为扫地杆的水平杆离地高度应＜550mm。当可调底座调节螺母离地高度≤200mm时，第一层步距可按照标准步距设置，且应设置竖向斜杆，并可间隔抽除第一层水平杆形成施工人员进入通道，与通道正交的两侧立杆间应设置竖向斜杆。

　　（8）模板支架应与周围已建成的结构进行可靠连接。

　　（9）当模板支架体内设置人行通道时，应在通道上部架设支撑横梁，横梁截面大小应按跨度以及承受的荷载确定。通道两侧支撑梁的立杆间距应根据计算结果设置，通道周围的模板支架应连成整体。洞口顶部应铺设封闭的防护板，两侧应设置安全网。通行机动车的洞口，必须设置安全警示和防撞设施。
