盘扣支架方案

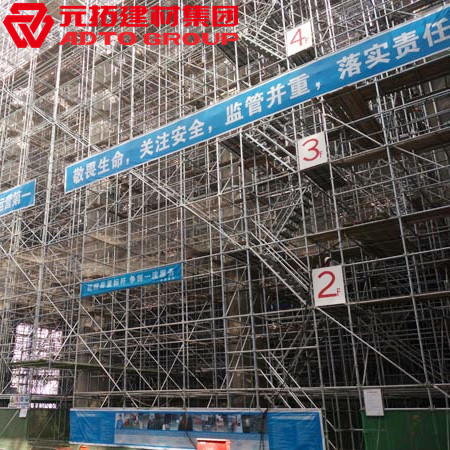

元拓建材集团的盘扣支架方案：

1、使用盘扣式脚手架搭设双排外脚手架时，高度不大于24m，大于24m时，必须另外进行设计计算。用户可根据使用要求选择架体几何尺寸，相邻水平杆步距宜选用2m，立杆纵距宜选用1.5m或1.8m，且不宜大于2.1m，立杆回横距宜选用0.9m或1.2m。

2、立杆：立杆底部应配置可调底座，首层立杆宜采用不同长度的立杆交错布置，错开立杆竖向距离≥500mm。

3、斜杆或剪刀撑：沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。（1-斜杆；2-立杆；3-竖向斜杆；4-水平杆；5-扣件钢管剪刀撑）

4、连墙体：连墙体的设置应符合以下要求：连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件应在同一平面，水平间距不应大于3跨，与主体结构外侧面距离≤300mm。
